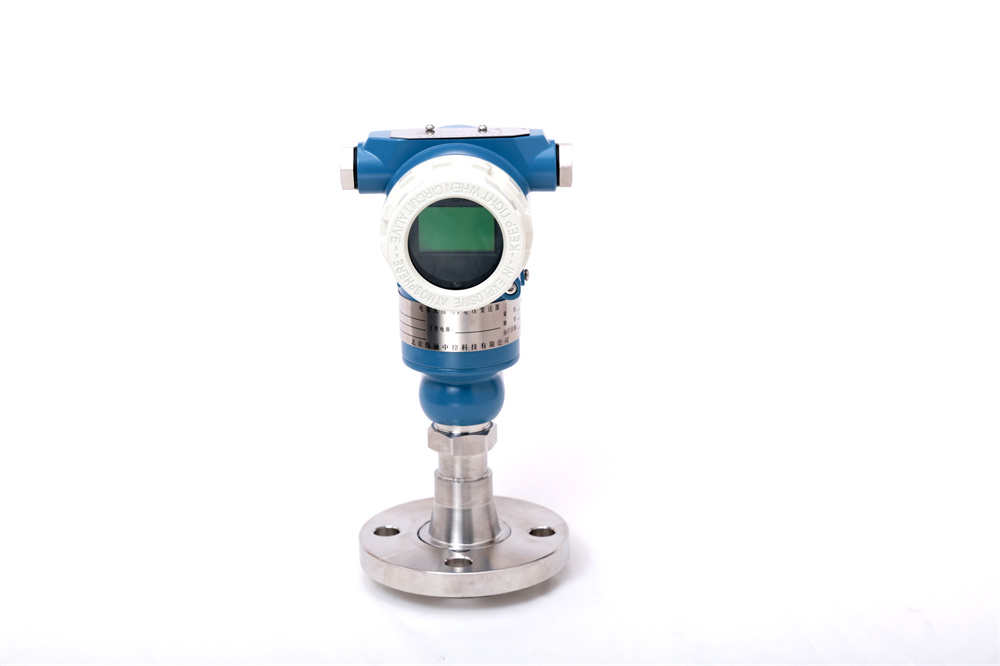

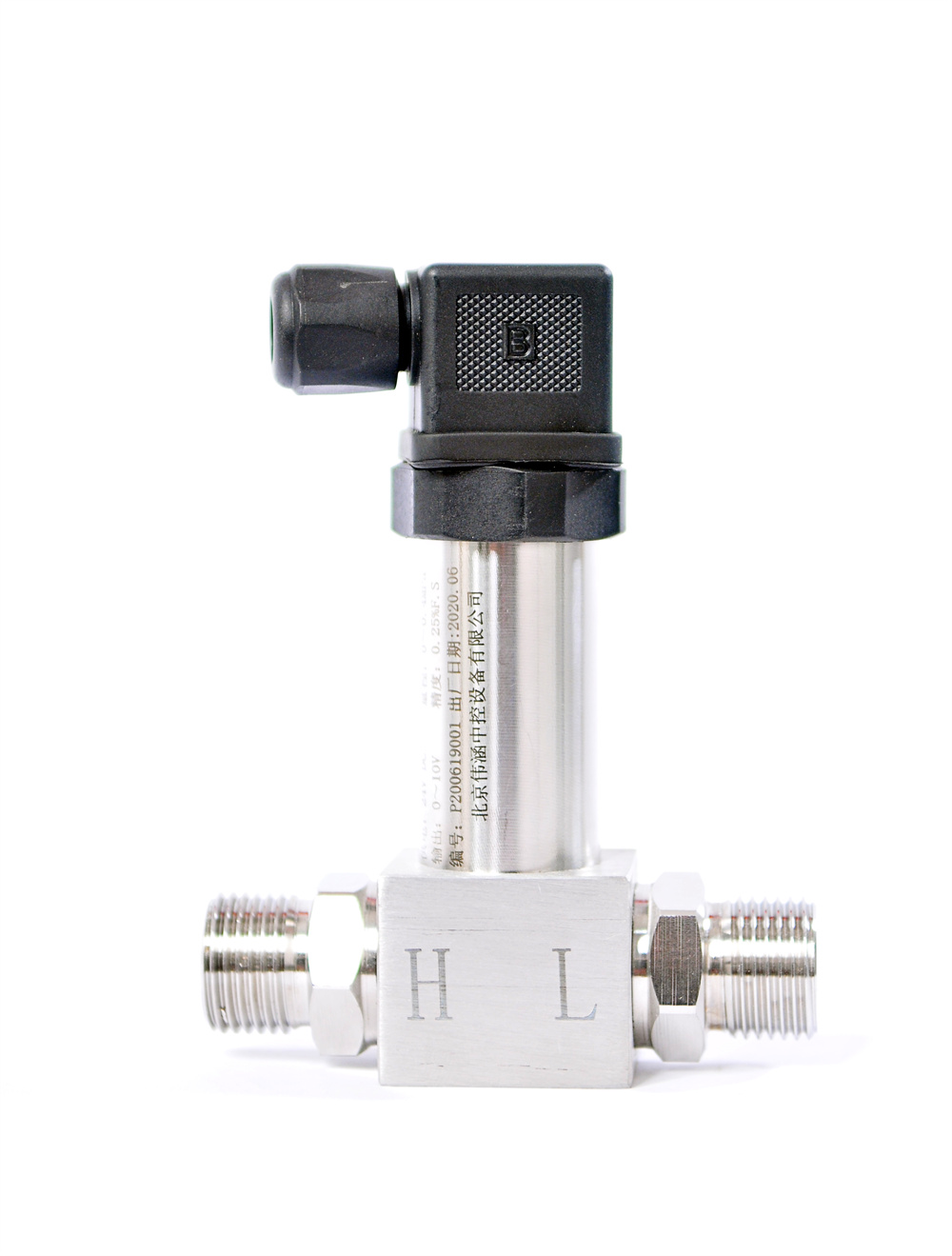

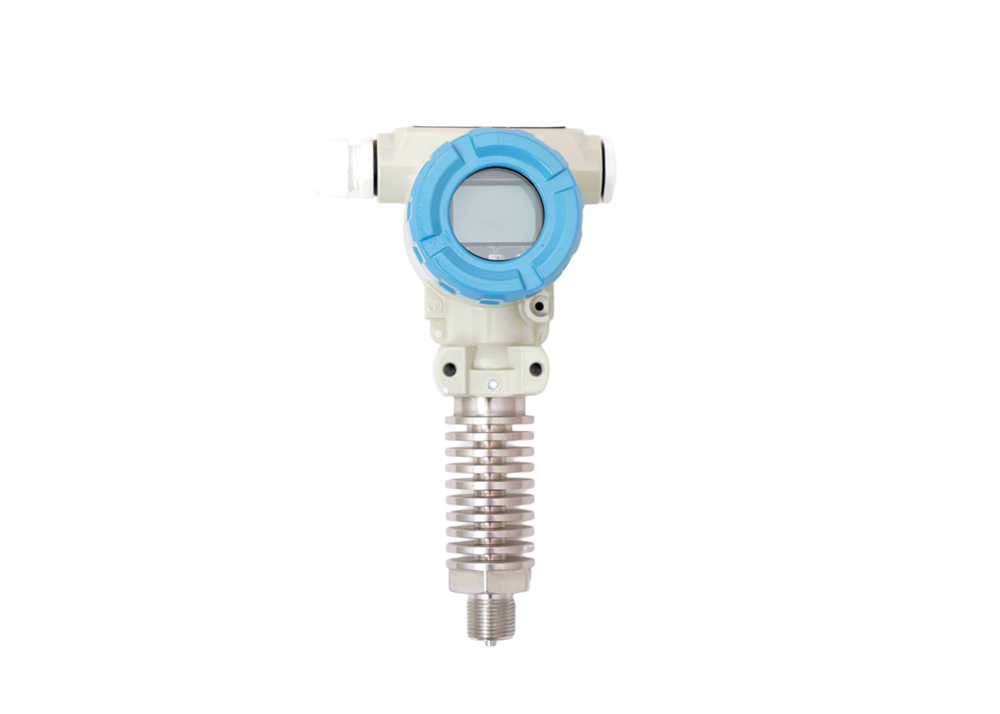

WHSBP800壓力變送器

  WHSBP800壓力變送器敏感核心采用高性能的硅壓阻式傳感器組裝而成，具有體積小，重量輕，精度高，廣泛應用于熱電、石化、鋼鐵、焦化、輕工、制藥、水處理等行業。

一、技術性能

被測介質：與316L或陶瓷相兼容的液體、氣體 、蒸汽

測量范圍：-0.1—0～60MPa

精    度：土0.5％    ±0.25％

供    電：24VDC

輸    出：4～20mA二線制或其它信號

通訊接口：RS485，MODBUS通訊協議

負    載：R＝50×(供電電壓一12) Ω

零點及量程調節：在傳感器額定范圍內可通過電位器內部連續調節．

溫度補償范圍：0～70 ℃

環境溫度：-40～50℃

環境濕度：0～95％相對濕度

介質溫度：316L隔離膜片適應-40～80℃．介質無結晶．陶瓷傳感器適應o～120℃超出此范圍需加冷凝裝置。

防護等級：IP65。

防爆等級：iaIICT5（本安型）

           dIIBT4（隔爆型）

二、物理性質

外殼材質：鋅鋁合金(含鎂量低于0.1％)．外殼噴涂環氧樹脂或不銹鋼結構

工藝接口：M20 ×1.5或½NPT，或其它規格

過程連接材質：1Crl8Ni9Ti、316L、PTFE（法蘭式）

隔離膜片材質：316L不銹鋼或陶瓷

密封圈材質：丁腈橡膠／氟橡膠

電氣接口：M20×1.5；電纜孔徑為ø 8

三、電氣連接圖

防爆場合供電電源及安全柵均應放在安全場合。

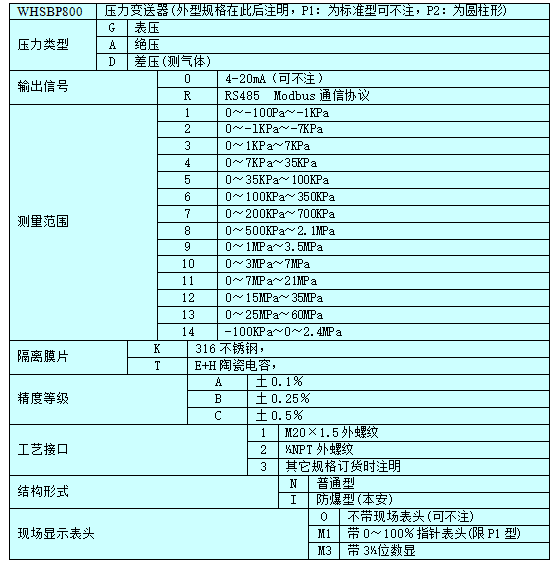

四、型號規格
