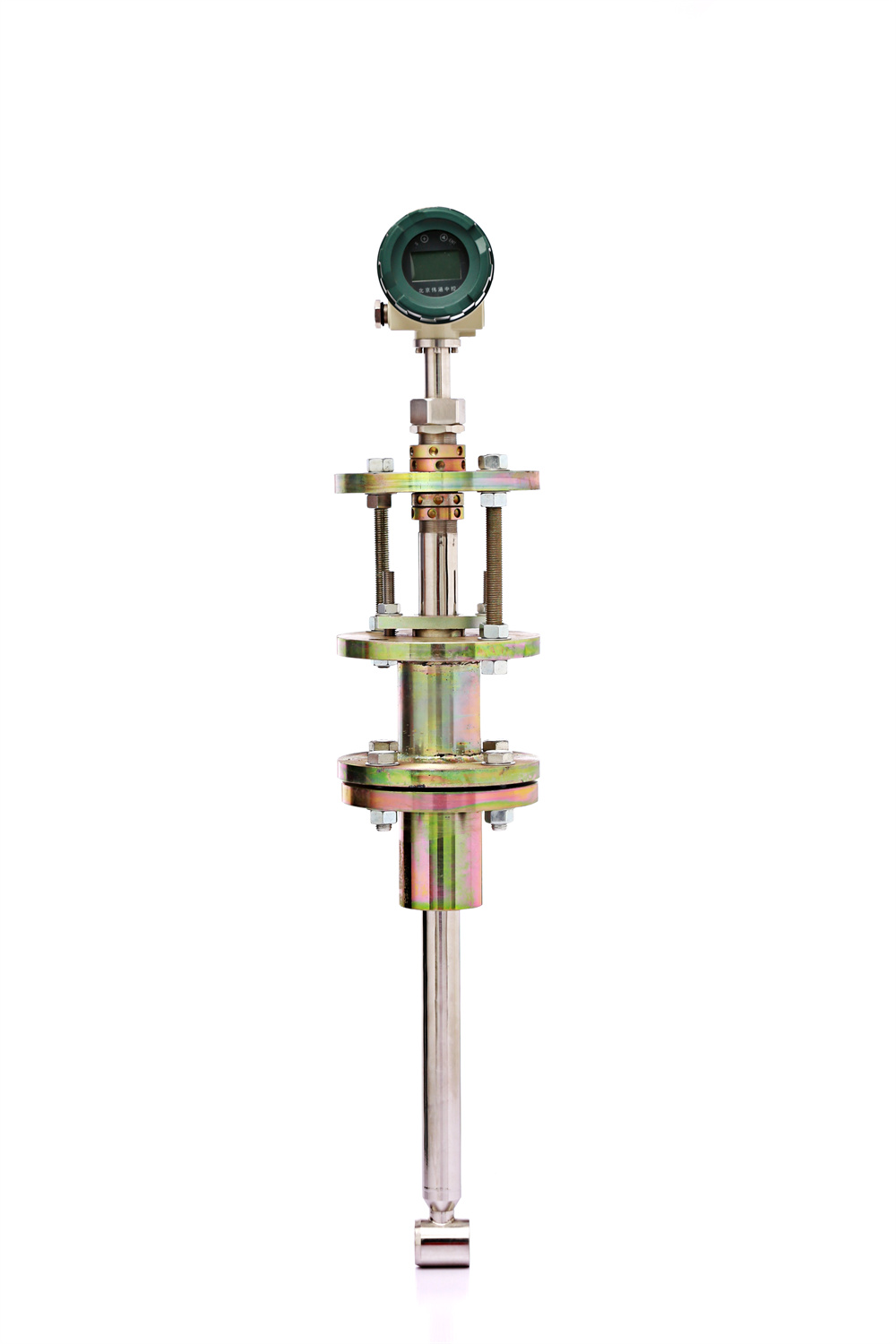

WHLUGB-3/WHDBLU/3 型插入式渦街流量傳感器/變送器
一、用 途：測量內徑DN250～2000mm工業管道內的液體、氣體或蒸汽的流量。對低壓、常溫的無 毒、無腐蝕流體，可采用帶閥門的不停車安裝方法。
二、原理:按國際標準化組織I907145《在環形截面封閉管道中的流體流里測定一在截面一點的速度測量法》，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旅渦頻率轉換為與流里成正比的電流或電壓脈中信號(LUGB型)，或4~20mA(DELU型)。
三、精度等級:2.5級。
四、流體溫度:-40~250℃ 高溫:350℃
五、公稱壓力:1.6Pa、2.5Pa
六、公稱通徑:D250~1000mm
七、工作電源:24VDC
八、防護等級:P65
九、防煜等級:dlIBT4、ialICT5

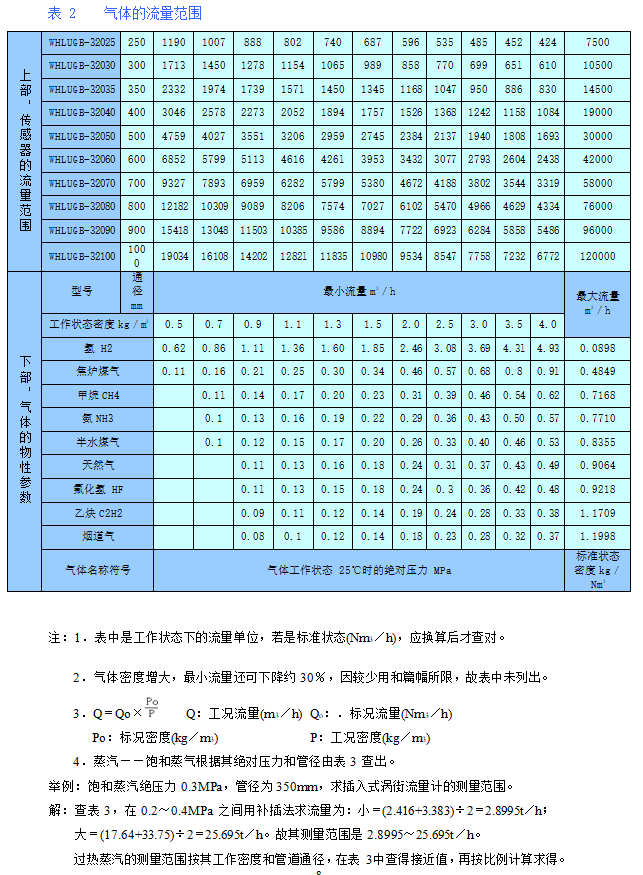

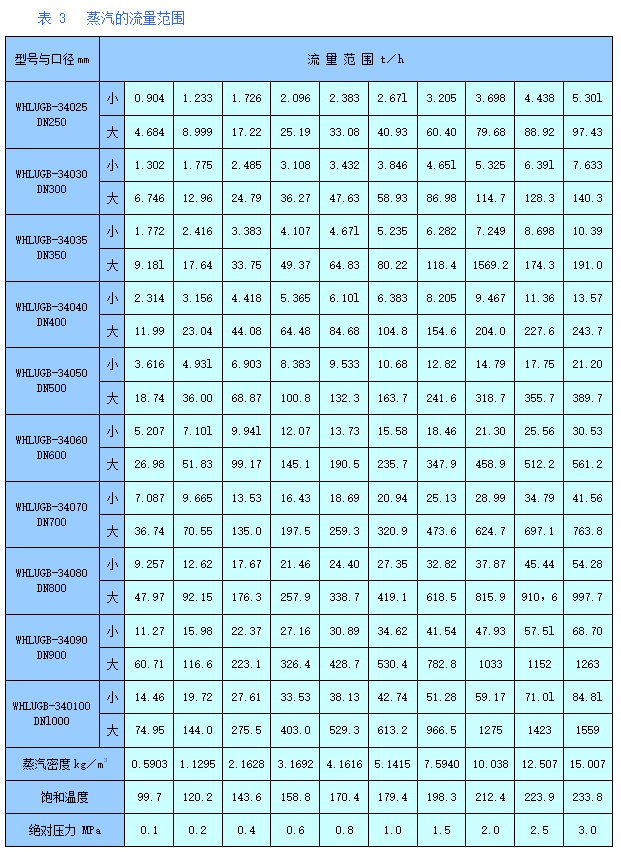

十、流里范圍:見下表1、表2、表3上、
十一、型號規格:請參見第13頁
